GWJ型钢轨接头无孔夹紧装置适用于钢轨或焊缝发生伤损时的应急处理，以及铺设无缝线路时钢轨临时连接。其中GWJ-60与GWJ-60(D)适用于60kg/m、GWJ-50与GWJ-50(D)适用50kg/m钢轨临时连接。

一、主要技术参数

河南铁创GWJ型钢轨接头无孔夹紧装置主体采用42CrMo合金钢作为原材料锻制而成，其具有强度高韧性好等特点，其抗拉强度≥1080MPa，下屈服强度≥930MPa，断后伸长率≥12%。

二、无孔夹紧装置的操作方法

本装置可一个(大)或三个(一大两小)配合鱼尾板使用，也可二个(两小)配合鼓包夹板使用。作业时先调整轨缝(裂缝)至两边轨枕的距离,扒掉钢轨下面少量石渣,轨腰处放入鱼尾板。夹头凹槽斜面搁置在钢轨底部的斜面上，穿入螺栓,同时反复拧紧两端螺母至额定扭矩，放下防松板。

使用一个(大)时:夹体(宽度)中心与轨缝(裂缝)目测对齐。

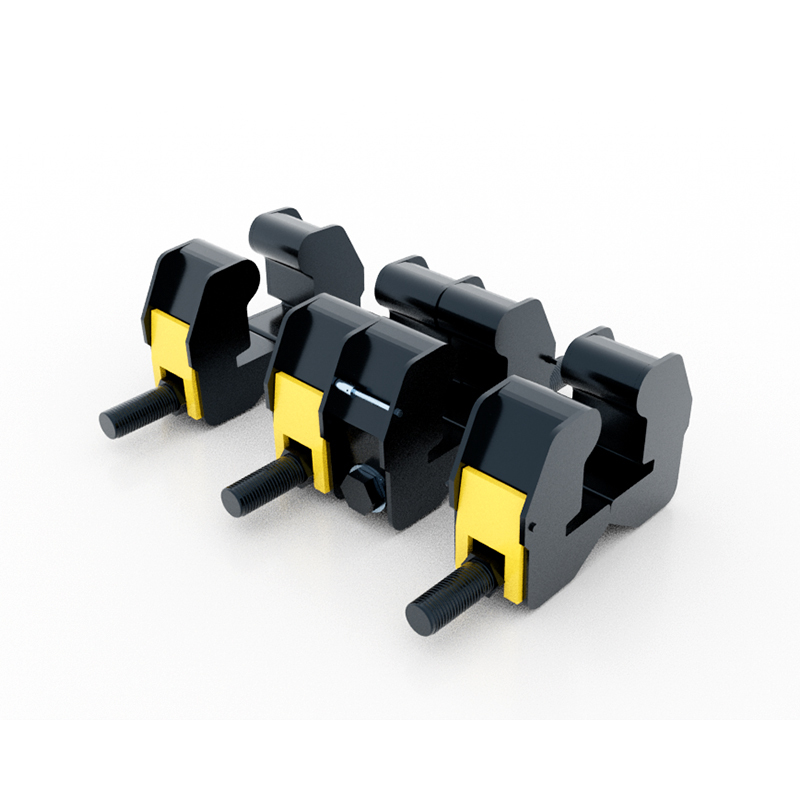

三个(一大两小)组合使用时安装三个(GWJ-60、 GWJ-50) 时，先调整轨缝(裂缝)至两边轨枕的距离360MM(轨枕中心间距约720MM)，中间的夹体(宽度)中心与轨缝(裂缝)目测对齐,左右夹体与中间的夹体间距各为25MM。

安装三个(GW)-60、 GW)-60 (D)组合，GWJ-50、 GW)-50 (D) 组合)时:中间的夹体(宽度)中心与轨缝(裂缝)目测对齐,左右夹体[GWJ-60 (D) ]与中间的夹体间距各为约10MM,拧紧两端螺母时，左右夹体不准偏斜。

3、使用鼓包夹板安装两个(两小)时,鼓包夹板放入轨缝(裂缝)的轨腰处,左右夹体内侧边缘与焊缝间距各为约110MM。
